Suppressordioden (TVSD)

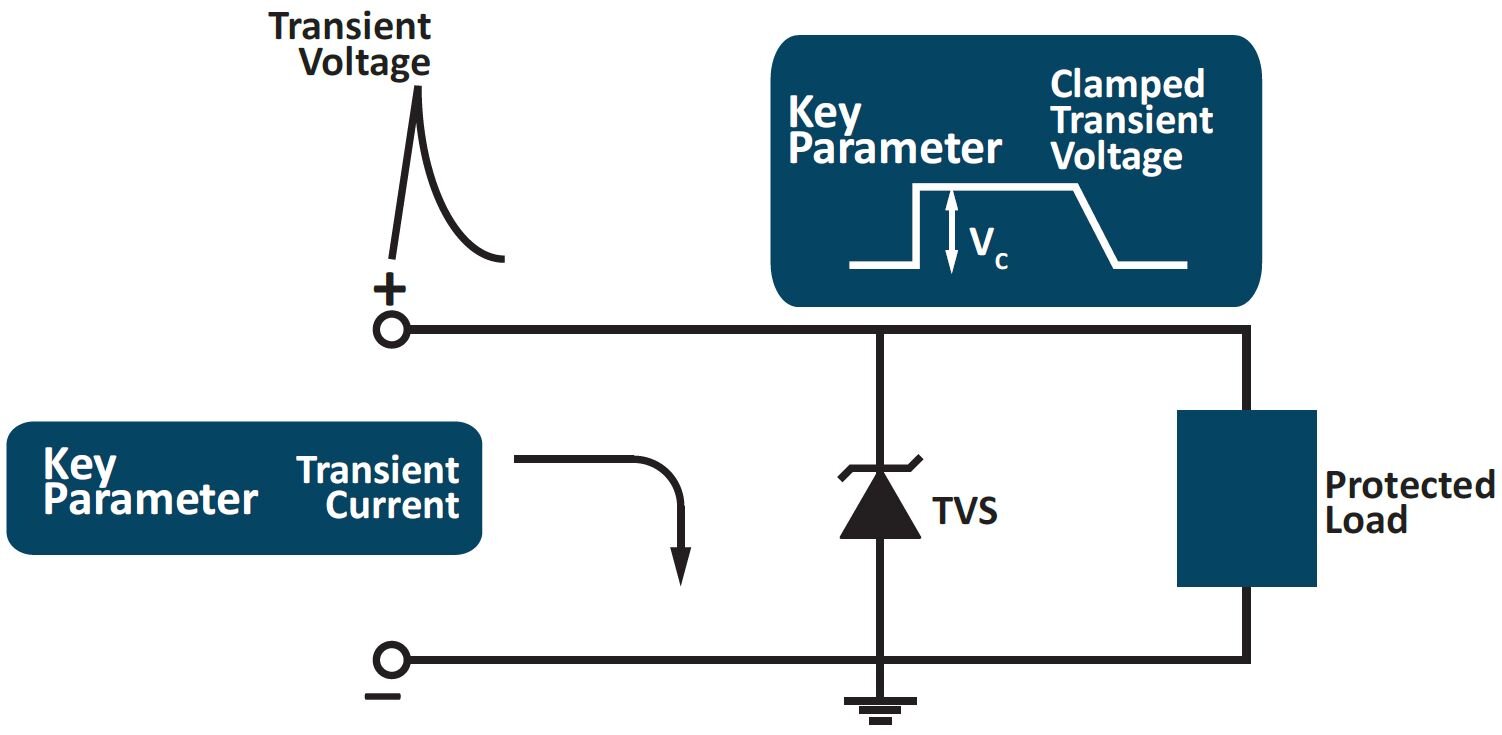

Suppressordioden (engl. transient voltage suppressor diodes) und Steuerdioden / Ableitdioden (engl. steering diodes) des Herstellers ProTek Devices und Eris sind Überspannungsschutzbauteile auf Halbleiterbasis. Durch ihre sehr kurzen Ansprechzeiten, ihre genaue Begrenzung und Impulsbeständigkeit eignen sie sich für den direkten Schutz von Halbleitern und anderen empfindlichen Bauteilen vor Elektrostatischer Entladung (ESD), schnellen Transienten (EFT/Burst) und energiereichen Transienten (Surge). Geringe Kapazitäten ermöglichen den Schutz von Datenleitungen mit hohen Übertragungsraten. Kleine Bauformen und Arrays ermöglichen das Einsparen von Platz auf der Leiterplatte.

Eigenschaften

  • Bauformen: ab 0201
  • als SMD und bedrahtet lieferbar
  • uni- und bipolare Bauelemente schützen bis zu 15 Leitungen
  • geringer Leckstrom; konstantes Verhalten über Zeit
  • Arbeitsspannungen: 1VDC - 513VDC
  • Pulsleistungen bis zu 30kW
  • ultra geringer Kapazität bis zu 0.1pF


Vorteile

  • kundenspezifische Ausführungen möglich
  • Array- und Ableitdioden / TVS-Dioden Kombinationen verfügbar
  • prädestiniert zum Schutz vor multiplen Überspannungsereignissen
  • geeignet zum Schutz vor Überspannungen mit großer Flankensteilheit
  • REACH & RoHS konform

Downloads

Es werden 10 von 3005 Produkten angezeigt.

EM1631-08DSLP

  • VWM [V]: 5 V
  • VBR [V]: 6 V
  • VC [V]: 0 V
  • C [pF]: 30 µF
  • Lines [No.]: 8
  • Hersteller: ProTek Devices
EM1631-08DSLP

ESOT12LCC-1

  • Package: SOT-23-6
  • VWM [V]: 12 V
  • VBR [V]: 13,3 V
  • VC [V]: 19 V
  • C [pF]: 3 µF
  • PPP [W]: 250 W
  • Lines [No.]: 2
  • Hersteller: ProTek Devices
ESOT12LCC-1

1.5KE100A

  • VWM [V]: 85,5 V
  • VBR [V]: 95 V
  • VC [V]: 137 V
  • PPP [W]: 1.500 W
  • Lines [No.]: 1
  • Hersteller: Eris
1.5KE100A

1.5KE100CA

  • VWM [V]: 85,5 V
  • VBR [V]: 95 V
  • VC [V]: 137 V
  • PPP [W]: 1.500 W
  • Lines [No.]: 1
  • Hersteller: Eris
1.5KE100CA

1.5KE10A

  • VWM [V]: 8,6 V
  • VBR [V]: 9,5 V
  • VC [V]: 14,5 V
  • PPP [W]: 1.500 W
  • Lines [No.]: 1
  • Hersteller: Eris
1.5KE10A

1.5KE10CA

  • VWM [V]: 8,6 V
  • VBR [V]: 9,5 V
  • VC [V]: 14,5 V
  • PPP [W]: 1.500 W
  • Lines [No.]: 1
  • Hersteller: Eris
1.5KE10CA

1.5KE110A

  • VWM [V]: 94 V
  • VBR [V]: 104,5 V
  • VC [V]: 152 V
  • PPP [W]: 1.500 W
  • Lines [No.]: 1
  • Hersteller: Eris
1.5KE110A

1.5KE110CA

  • VWM [V]: 94 V
  • VBR [V]: 104,5 V
  • VC [V]: 152 V
  • PPP [W]: 1.500 W
  • Lines [No.]: 1
  • Hersteller: Eris
1.5KE110CA

1.5KE11A

  • VWM [V]: 9,4 V
  • VBR [V]: 10,45 V
  • VC [V]: 15,6 V
  • PPP [W]: 1.500 W
  • Lines [No.]: 1
  • Hersteller: Eris
1.5KE11A

1.5KE11CA

  • VWM [V]: 9,4 V
  • VBR [V]: 10,45 V
  • VC [V]: 15,6 V
  • PPP [W]: 1.500 W
  • Lines [No.]: 1
  • Hersteller: Eris
1.5KE11CA
